Raccolta delle informazioni principali su come eseguire una taratura dell’ottica della propria Playstation2.

Pulizia Lente

Con molta delicatezza utilizzare un cotton-fioc imbevuto di una soluzione di acqua e alcool e pulire la lente:

Se la nostra play fa ancora fatica a leggere procedere con la regolazione meccanica ed elettonica.

Taratura meccanica

Prima di procedere con la taratura meccanica segnare con un pennarello la posizione iniziale della rotella e della vite del pick-up.

Procedere a piccoli passi finchè si hanno dei miglioramenti

Taratura elettronica con tester

Impostare il tester sulla scala di 2 kohm e appoggiare i puntali sui punti A e B. Segnare su un foglio il punto di partenza (es.:1160ohm)

Di seguito sono riportate le foto per riconoscere i trimmer cd e dvd nei vari tipi di ottica:

Girare il trimmer in senso orario, scendendo di 50 / 100 ohm alla volta (NON scendere mai sotto i 600ohm) e controllando ogni volta i possibili miglioramenti in lettura.

Taratura elettronica con oscilloscopio

Impostare i volt/division su 20mV e il time/division a 0.2us. L’oscilloscopio deve essere almeno a 20Mhz.

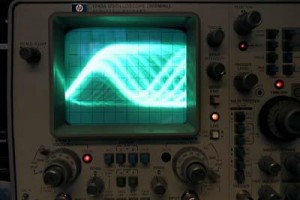

Per una prestazioni ottimali il segnale deve essere più ampio possibile senza che esso venga tagliato:

Di seguito abbiamo riportato le foto con i punti da cui prelevare il segnale RF:

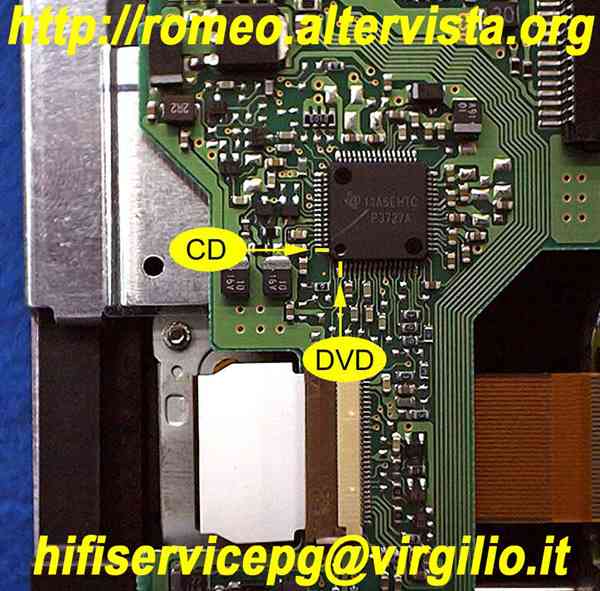

v3:

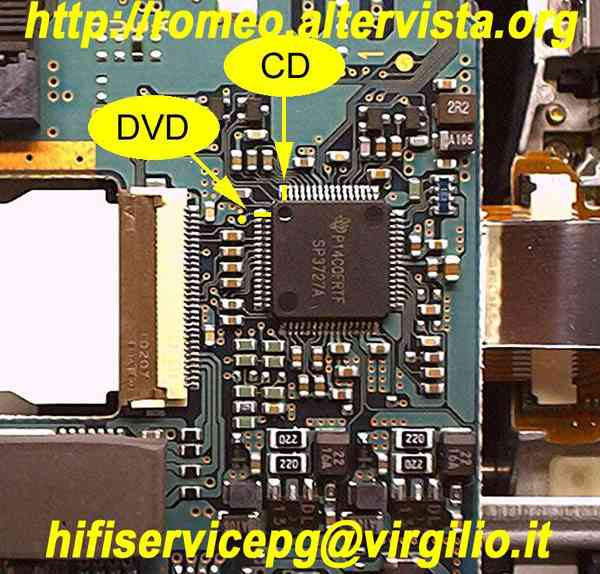

v4:

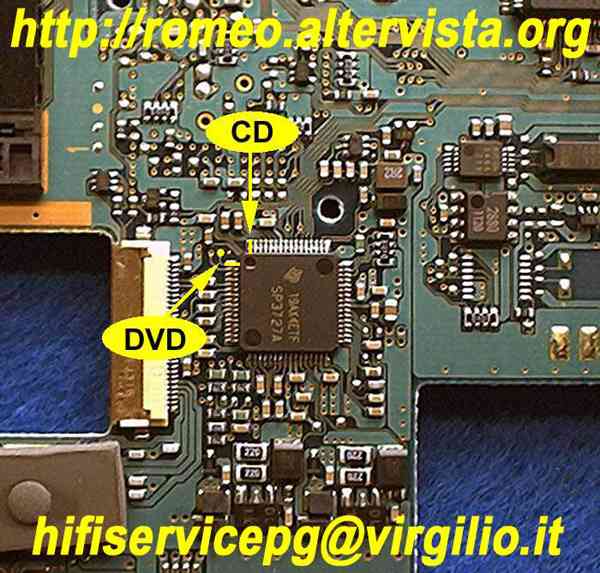

v5 e v6:

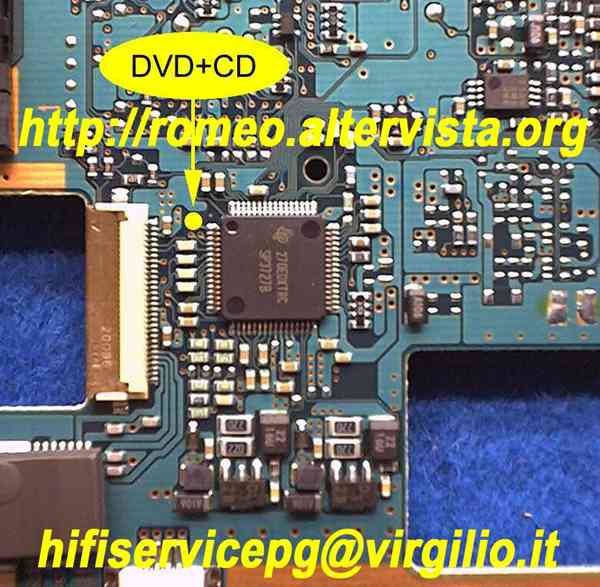

v7, v9 e v10:

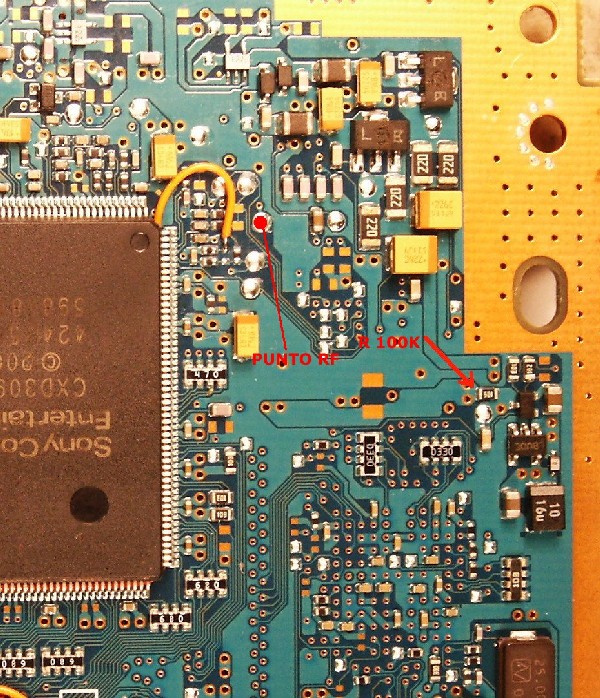

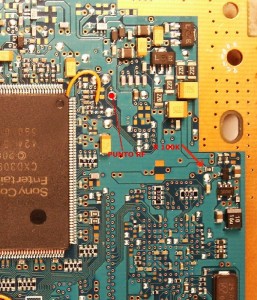

v12:
